カテゴリー別アーカイブ: 第1回 Arduinoの基礎

第1回 Arduinoの基礎 – 目次

投稿日: 2012年7月31日 作成者: admin

スライド

ソースコード

カテゴリー: 第1回 Arduinoの基礎 | コメントは受け付けていません。

第1回 Arduinoの基礎 – LEDを点滅させる

投稿日: 2012年7月31日 作成者: admin

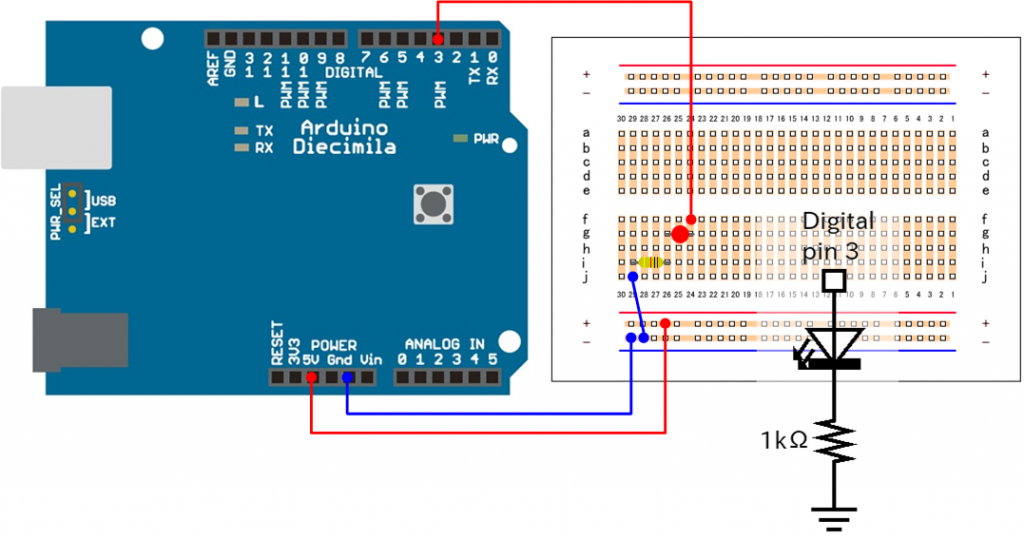

LEDを点滅させる

1
2
3
4
5
6
7
8
9
10
11
12
13
14

#define LED_PIN 3

void setup()
{
  pinMode(LED_PIN, OUTPUT);
}

void loop()
{
  digitalWrite(LED_PIN, HIGH);
  delay(500);
  digitalWrite(LED_PIN, LOW);
  delay(500);
}
カテゴリー: 第1回 Arduinoの基礎 | コメントは受け付けていません。

第1回 Arduinoの基礎 – スイッチのオン・オフを読み取る

投稿日: 2012年7月31日 作成者: admin

スイッチのオン・オフを読み取る

スイッチを押した時だけLEDが点灯する

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

#define LED_PIN 3
#define SW_PIN 4

int swVal = 0;

void setup()
{
  pinMode(LED_PIN, OUTPUT);
  pinMode(SW_PIN, INPUT);
}

void loop()
{
  swVal = digitalRead(SW_PIN);

  if (swVal == HIGH) {
    digitalWrite(LED_PIN, HIGH);
  } else {
    digitalWrite(LED_PIN, LOW);
  }
}

スイッチを押すとLEDのオン・オフが反転する

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

#define LED_PIN 3
#define SW_PIN 4

int swVal = 0;
boolean ledState = false;

void setup()
{
  pinMode(LED_PIN, OUTPUT);
  pinMode(SW_PIN, INPUT);
}

void loop()
{
  swVal = digitalRead(SW_PIN);

  if (swVal == HIGH) {
    ledState = !ledState;
  }

  if (ledState) {
    digitalWrite(LED_PIN, HIGH);
  } else {
    digitalWrite(LED_PIN, LOW);
  }
}

スイッチを押すとLEDのオン・オフが反転する（改良版1）

スイッチがオフからオンに切り替わった時のみLEDを反転させる

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

#define LED_PIN 3
#define SW_PIN 4

int swVal = 0;
int swValOld = 0;
boolean ledState = false;

void setup()
{
  pinMode(LED_PIN, OUTPUT);
  pinMode(SW_PIN, INPUT);
}

void loop()
{
  swVal = digitalRead(SW_PIN);

  if (swVal == HIGH && swValOld == LOW) {
    ledState = !ledState;
  }

  swValOld = swVal;

  if (ledState) {
    digitalWrite(LED_PIN, HIGH);
  } else {
    digitalWrite(LED_PIN, LOW);
  }
}

スイッチを押すとLEDのオン・オフが反転する（改良版2）

スイッチのチャタリング対策を行う

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

#define LED_PIN 3
#define SW_PIN 4

int swVal = 0;
int swCount = 0;
boolean ledState = false;

void setup()
{
  pinMode(LED_PIN, OUTPUT);
  pinMode(SW_PIN, INPUT);
}

void loop()
{
  swVal = digitalRead(SW_PIN);

  if (swVal == HIGH) {
    swCount += 1;
  } else {
    swCount = 0;
  }

  if (swCount == 10) {
    ledState = !ledState;
  }

  if (ledState) {
    digitalWrite(LED_PIN, HIGH);
  } else {
    digitalWrite(LED_PIN, LOW);
  }

  delay(1);
}
カテゴリー: 第1回 Arduinoの基礎 | コメントは受け付けていません。

第1回 Arduinoの基礎 – 光センサーの値を読み取る

投稿日: 2012年7月31日 作成者: admin

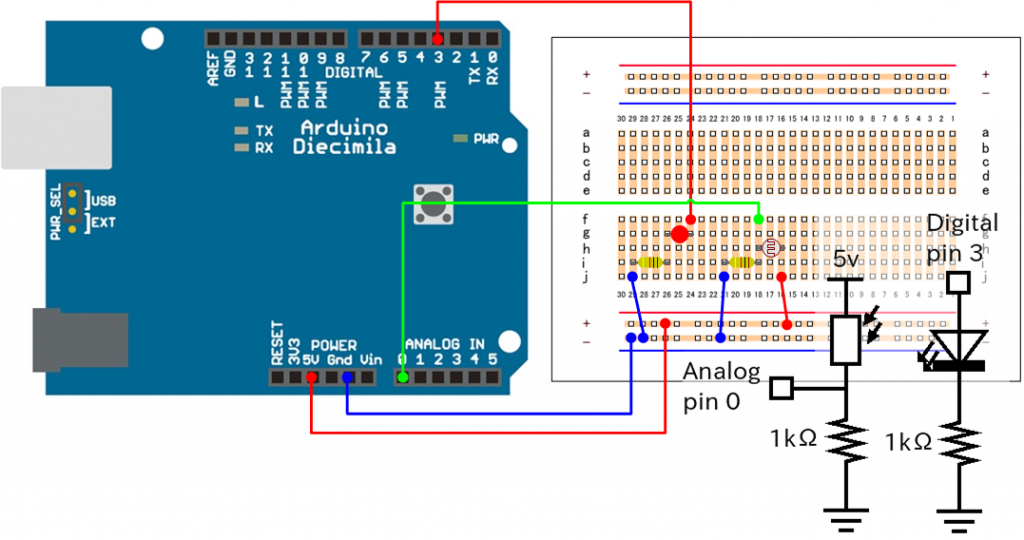

光センサーの値を読み取る

光センサーでLEDの点滅の間隔を制御する

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

#define LED_PIN 3
#define CDS_PIN 0

int cdsVal = 0;

void setup()
{
  pinMode(LED_PIN, OUTPUT);
}

void loop()
{
  cdsVal = analogRead(CDS_PIN);

  digitalWrite(LED_PIN, HIGH);
  delay(cdsVal/10);
  digitalWrite(LED_PIN, LOW);
  delay(cdsVal/10);
}

光センサーでLEDの明るさを制御する（PWM）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

#define LED_PIN 3
#define CDS_PIN 0

int cdsVal = 0;

void setup()
{
  //pinMode(LED_PIN, OUTPUT);
}

void loop()
{
  cdsVal = analogRead(CDS_PIN);

  analogWrite(LED_PIN, 255-cdsVal/4);
}
カテゴリー: 第1回 Arduinoの基礎 | コメントは受け付けていません。

第1回 Arduinoの基礎 – 温度センサーの値を読み取る

投稿日: 2012年7月31日 作成者: admin

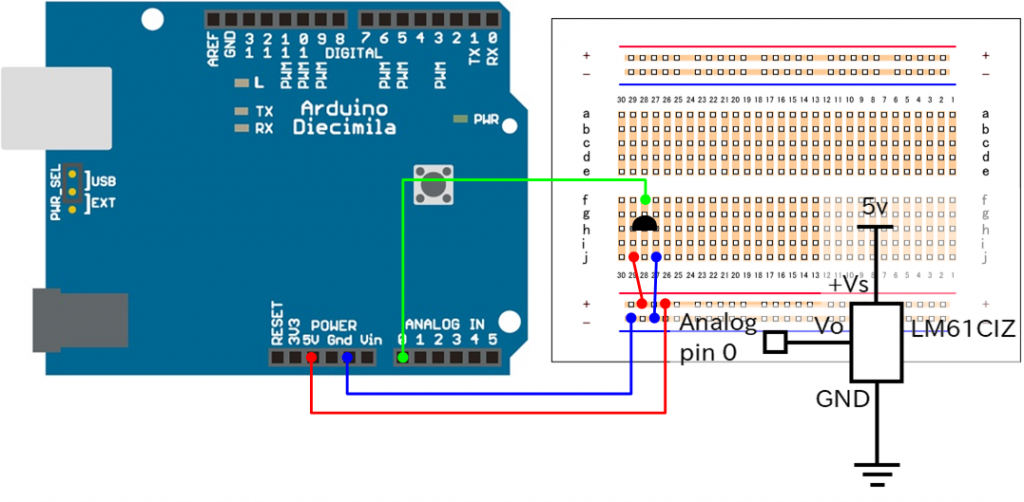

温度センサーの値を読み取る

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

#define TEMP_PIN 0

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  int tempVal = 0;
  int tempMilliVolt = 0;
  float temp = 0;

  tempVal = analogRead(TEMP_PIN);
  tempMilliVolt = (unsigned long)5000 * tempVal / 1023;
  temp = (tempMilliVolt - 600) / 10.0;

  Serial.println(temp);

  delay(1000);
}
カテゴリー: 第1回 Arduinoの基礎 | コメントは受け付けていません。

第1回 Arduinoの基礎 – 復習テスト

投稿日: 2012年8月7日 作成者: admin

復習テストページ
